Co jsou Frac Stacks a proč jsou kritické pro moderní operace dokončování vrtů?

Frac komíny jsou vysokotlaké sestavy ústí vrtu, které se používají k řízení a nasměrování kapaliny pro hydraulické štěpení do vrtu – a jsou tou nejdůležitější částí zařízení pro kontrolu tlaku během jakékoli frakovací operace.

V ropném a plynárenském průmyslu závisí úspěch a bezpečnost hydraulického štěpení do značné míry na integritě povrchového zařízení. Mezi všemi zúčastněnými složkami zásobník fracy vyniknout jako nepostradatelné. Ať už jste technik hodnotící kompletační vybavení nebo specialista na nákup a porovnáváte tlakově dimenzované sestavy, je nezbytné porozumět zásobník fracům – jejich konstrukci, funkci, hodnocení a kritériím výběru.

Tato příručka poskytuje komplexní pohled na komíny frac: co to je, jak fungují, jak se liší od tradičního vybavení ústí vrtu a jaké faktory určují, která konfigurace komínu frac je pro daný vrt správná.

Co je to Frac Stack?

A frac stack je specializovaná sestava regulace tlaku v ústí vrtu instalovaná na povrchu ropného nebo plynového vrtu speciálně pro operace hydraulického štěpení. Na rozdíl od staardního ústí vrtu, který je navržen pro dlouhodobou těžbu, je frakce konstruována tak, aby odolala extrémním tlakům a abrazivním kalům spojeným s čerpáním štěpící kapaliny – často směsi vody, propantu a chemických přísad – hluboko do formace.

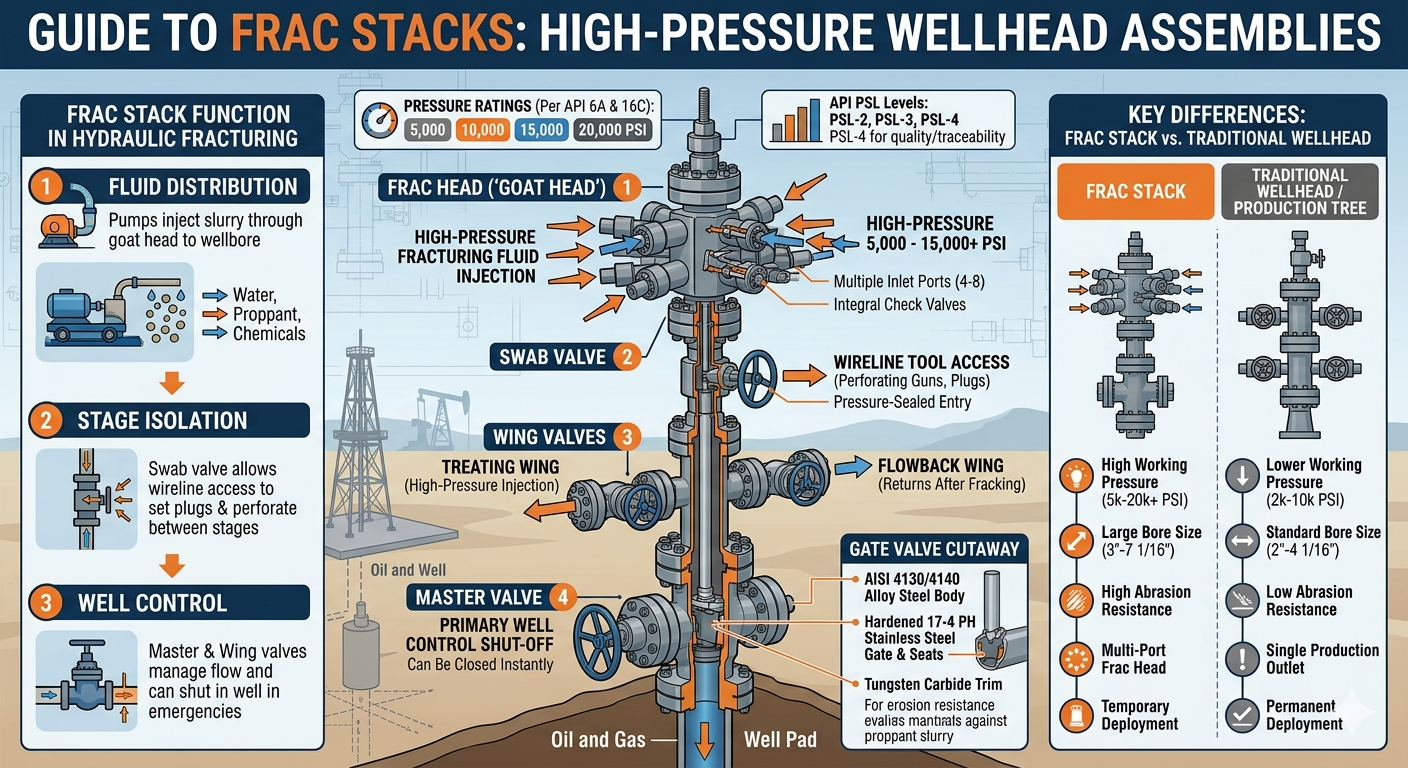

Ve svém jádru se zásobník frac obvykle skládá z:

• Hlavní ventil — primární uzavírací ventil na dně komínu
• Ventil na tampon — umožňuje přístup k vrtům pro nástroje drátového vedení
• Křídlové ventily — přímý tok do az lomových linek
• Frac hlava (nebo kozí hlava) — horní rozdělovač spojující více linek ošetřovacího železa
• Zkontrolujte ventily a ukončete vedení — pro kontrolu studny a nouzové odlehčení tlaku

Společně tyto komponenty umožňují posádkám čerpat štěpnou kapalinu při extrémně vysokých tlacích – obvykle mezi nimi 5 000 a 15 000 PSI , i když ultravysokotlaké aplikace mohou překročit 20 000 PSI — s přesností a bezpečností.

Jak funguje Frac Stack během hydraulického štěpení?

Frac stack působí jako primární rozhraní mezi vysokotlakým povrchovým čerpacím zařízením a vrtem a řídí vstřikování kapaliny v každé fázi programu štěpení.

Když začne hydraulické štěpení, vysokotlaká čerpadla vytlačují štěpící kapalinu přes železná vedení, která se připojují k hlavě frakce. Frac hlava – často nazývaná „kozí hlava“ kvůli své konfiguraci s více porty – distribuuje tekutinu z více čerpacích vozů současně do vrtu. To umožňuje operátorům dosáhnout extrémně vysokých rychlostí vstřikování (někdy přesahujících 100 barelů za minutu ) potřebné k rozbití těsných útvarů.

Během celé operace:

• The hlavní ventil lze okamžitě uzavřít, aby se v případě nouze zavřel ve studni
• Křídlové ventily jsou otevřeny nebo zavřeny pro řízení zpětného toku a zpracovávacích linek
• The tamponový ventil umožňuje opětovný vstup s drátovými nástroji mezi fázemi
• Zabíjejte čáry v případě potřeby umožnit operátorům načerpat zabíjející kapalinu, aby znovu získali kontrolu

Po dokončení štěpení může být svazek frakcí odstraněn a nahrazen produkčním stromem, nebo může dočasně zůstat během operací zpětného toku.

Frac Stack vs. Tradiční Wellhead: Klíčové rozdíly

Stohy Frac a konvenční sestavy ústí vrtu slouží různým účelům a jsou postaveny podle různých staardů. Níže uvedená tabulka shrnuje kritické rozdíly.

Tabulka 1: Porovnání mezi komíny Frac a tradičními sestavami ústí vrtu/těžebního stromu napříč klíčovými provozními parametry.

Hodnoty tlaku zásobníku Frac: Co znamenají?

Tlaková třída je jednou z nejdůležitějších specifikací při výběru frakce – přímo určuje, zda sestava může bezpečně obsahovat vrtné a zpracovatelské tlaky.

Stohy Frac jsou tlakově dimenzované na API 6A and API 16C standardy. Mezi běžné třídy pracovního tlaku (WP) patří:

• 5000 PSI WP — vhodné pro mělčí útvary s nižším tlakem
• 10 000 PSI WP — nejrozšířenější rating ve velkých hrách s břidlicemi v USA
• 15 000 PSI WP — používá se v hlubokých vysokotlakých vrtech, jako jsou hlubší cíle v Permské pánvi
• 20 000 PSI WP — vznikající třída pro extrémně hluboké nebo ultratěsné útvary vyžadující extrémní tlaky na úpravu

Je důležité poznamenat, že jmenovitý pracovní tlak ze zásobníku frac se musí rovnat nebo překročit maximální očekávaný tlak pro povrchovou úpravu (MASITP) pro práci, včetně bezpečnostní rezervy. Operátoři obvykle používají a 10–15% bezpečnostní rezerva vyšší než vypočtený MASITP při výběru jmenovitých tlaků komínu frac.

Nesoulad – použití podhodnoceného zásobníku frakcí – může mít za následek katastrofální výpadek nebo selhání zařízení. Podle průmyslové analýzy Incidenty u ústí vrtu související s tlakem zůstávají jednou z nejčastějších příčin vážných zranění během dokončovacích operací, zdůraznění toho, proč je správný výběr ratingu nesmlouvavý.

Klíčové součásti sestavy Frac Stack

Každá složka ve svazku frakcí hraje specifickou roli při udržování kontroly vrtu a usměrňování štěpící tekutiny.

1. Hlavní ventil

Hlavní ventil je první obrannou linií při řízení vrtu – může se ve vrtu úplně uzavřít jedinou operací. Typicky šoupátko s plným průměrem, je instalováno přímo nad cívkou pláště nebo hlavou vrtu. Během normálního čerpání zůstává hlavní ventil plně otevřený, aby se minimalizoval pokles tlaku. V nouzových případech jej lze zavřít na dálku nebo ručně během několika sekund.

2. Tampónový ventil

Tampónový ventil je umístěn nad hlavním ventilem a poskytuje tlakově utěsněný přístupový bod pro drátěné nástroje, děrovací pistole nebo nástroje pro nastavení zástrčky. Při dokončování typu plug-and-perf – dominantní technika v operacích s břidlicemi v USA – se tamponový ventil opakovaně používá mezi fázemi lámání k provádění perforačních cyklů a nastavení zátky.

3. Křídlové ventily (ošetření a zpětné proudění)

Křídlové ventily vybíhají vodorovně z tělesa zásobníku frakcí a připojují se k potrubím pro úpravu železa (pro čerpání) a potrubím zpětného toku (pro návraty po štěpení). Typický komín Frac má alespoň dva křídlové ventily – jedno vysokotlaké ošetřovací křídlo a jedno nízkotlaké zpětné křídlo. Funkce vysokotlakých křídlových ventilů na moderních komínech Frac obložení z karbidu wolframu odolávat erozi z kejdy nasycené propanty.

4. Frac Head (Kozí hlava)

Frac hlava je nejvyšší komponentou frakce a primárním spojovacím bodem pro vícenásobné zpracování železa z čerpacích vozů. Frac hlava obvykle má 4 až 8 vstupních portů , což umožňuje vstřikovat více pump současně. Tato schopnost paralelního vstřikování umožňuje extrémně vysoké průtoky potřebné pro moderní vícestupňové kompletace. Frac hlava také obsahuje integrované zpětné ventily, které zabraňují zpětnému toku.

5. Kill Line a Check Valves

Usmrcovací linky poskytují pomocnou cestu k čerpání těžké tekutiny do vrtu, aby znovu získali kontrolu v případě incidentu s kontrolou vrtu. Zpětné ventily jsou integrovány v celém potrubí frakce, aby se zabránilo zpětnému toku vrtných kapalin nebo plynů do potrubí čerpadla při úpravě poklesu tlaku.

Typy Frac stacků: jednoduché, dvojité a zipové konfigurace

Stohy Frac jsou rozmístěny v několika konfiguracích v závislosti na konstrukci vrtu, rozložení příložných vrtů a provozních cílech.

Tabulka 2: Běžné konfigurace zásobníku frac, jejich popisy a scénáře optimálních aplikací.

Přijetí zip frac and simul-frac Techniky v Permské pánvi a dalších velkých hrách s břidlicovou horninou v USA vedly k významné inovaci v konstrukci frac stacku. Operátoři informovali o operacích simul-frac zlepšení efektivity dokončení o 40–60 % ve srovnání s konvenčním štěpením s jednou jamkou dramaticky snižuje náklady na laterální nohu.

Výběr materiálu a odolnost proti opotřebení v hromadách Frac

Výběr materiálu je kritický, protože svazky frac jsou vystaveny vysoce abrazivním suspenzím propantu – selhání opotřebení je jednou z primárních příčin prostojů a výměny svazků frac.

Mezi hlavní materiálové úvahy patří:

• Materiál karoserie a kapoty: Legovaná ocel AISI 4130/4140, tepelně zpracovaná, aby splňovala požadavky API 6A PSL-3 nebo PSL-4
• Obložení sedadel a brány: Karbid wolframu nebo tvrzená nerezová ocel 17-4 PH pro odolnost proti erozi při vysokorychlostním proudění propantu
• těsnění: Elastomerová těsnění musí být kompatibilní s chemií lámavých kapalin, včetně systémů s hladkou vodou s vysokým pH a stimulačních kapalin na bázi kyselin
• Prostředí kyselých služeb (H₂S): Materiály vyhovující NACE MR0175/ISO 15156 jsou povinné, pokud je přítomen sirovodík

Ukazují to studie v sektoru kompletačních zařízení ventily opatřené karbidem wolframu prokázat životnost 3-5x déle než standardní ventily s ocelovou úpravou v aplikacích s vysokou koncentrací propantu, což výrazně snižuje celkové náklady na dokončení díky menšímu počtu výměn zařízení.

Normy API upravující návrh a testování Frac Stack

Zásobníky Frac musí odpovídat mezinárodně uznávaným standardům API – shoda není volitelná; je to zákonný a smluvní požadavek u většiny operací v oblasti ropy a zemního plynu.

• API 6A (vybavení hlavy studny a vánočního stromku): Řídí design, materiály, testování a značení komponent ústí vrtu včetně frakcí. Úrovně PSL-2, PSL-3 a PSL-4 definují postupně přísnější požadavky na kvalitu a sledovatelnost.
• API 16C (zařízení udusit a zabít): Platí pro komponenty řízení vysokotlakých vrtů, včetně škrticích vedení a rozdělovačů sytiče, které jsou často integrované s frakcemi.
• API 6FA / 6FB (testování ohně): V prostředí se zvýšeným nebezpečím požáru mohou být specifikovány požárně testované komínové ventily Frac.
• NACE MR0175: Materiálové požadavky pro aplikace v kyselém prostředí, kde koncentrace H₂S překračují prahové hodnoty.

Pro kritické vrty a vysoce riziková prostředí provozovatelé obvykle specifikují PSL-3 nebo PSL-4 hodnocené frac stohy, které vyžadují plnou sledovatelnost materiálu, doplňkové NDE (nedestruktivní vyšetření) a ověřené tovární přejímací zkoušky (FAT).

Jak vybrat správnou sadu Frac: Praktický kontrolní seznam

Výběr správného zásobníku frakcí vyžaduje systematické hodnocení podmínek vrtu, provozních požadavků a regulačních povinností.

Tabulka 3: Praktický kontrolní seznam pro výběr zásobníku frakcí zahrnující klíčové technické a provozní parametry.

Údržba, kontrola a životnost zásobníku Frac

Správná údržba je nezbytná pro zajištění spolehlivého fungování komínů Frac – vadný ventil nebo prasklé těsnění během vysokotlakého čerpání představuje jak bezpečnostní riziko, tak nákladné neplánované odstavení.

Mezi osvědčené postupy pro údržbu zásobníku frac patří:

• Předpracovní tlaková zkouška: Všechny sestavy frakcí musí být před každou prací tlakově testovány na jmenovitý pracovní tlak (typicky nízkotlaká zkouška při 250 PSI a zkouška plného pracovního tlaku).
• Kontrola po práci: Ventily, sedla a těsnění by měly být zkontrolovány po každé práci. Obložení ventilů a sedla vtoku jsou položky s nejvyšším opotřebením.
• Intervaly kompletní renovace: Mnoho operátorů specifikuje úplnou demontáž a recertifikaci každého 12–18 měsíců nebo po stanoveném počtu pracovních hodin, podle toho, co nastane dříve.
• Dokumentace a sledovatelnost: Záznamy o údržbě, osvědčení o tlakové zkoušce a dokumenty o vysledovatelnosti materiálu musí doprovázet všechny zásobníky frac na regulovaných trzích.

Zanedbání cyklů údržby je hlavní příčinou selhání zásobníku Frac v terénu. Naznačují to průmyslová data programy preventivní údržby snižují neplánované výpadky zásobníku frakcí až o 70 % , což přináší významné úspory nákladů po dobu životnosti programu dokončení.

Inovace v technologii Frac Stack

Technologie Frac stack se nadále rychle vyvíjí, aby podporovala stále agresivnější dokončovací programy požadované provozovateli břidlic.

• Elektricky a hydraulicky ovládané ventily: Dálkově ovládané komíny Frac umožňují operátorům otevírat a zavírat ventily z bezpečné vzdálenosti, čímž se snižuje vystavení personálu při vysokotlakých operacích.
• Automatické monitorování tlaku: Integrované tlakové převodníky a integrace SCADA v reálném čase umožňují nepřetržité monitorování integrity zásobníku frakcí během čerpání.
• 20 000 PSI-class systems: S tím, jak se operátoři zaměřují na hlubší a těsnější formace, se nové generace frac stacků s výkonem 20 000 PSI dostávají do širšího komerčního využití.
• Kompaktní a lehké provedení: Modulární zásobníky frac navržené pro rychlé upevnění a vysazení na vícejamkových podložkách zkracují celkovou dobu dokončení na jamku.
• Vysokorychlostní vrtání frakcí: Integrované stočené potrubí a systémy zpětného toku spárované se zásobníky Frac umožňují rychlejší vyvrtávání zátky mezi stupni a podporují vysokofrekvenční plány dokončení.

Tyto inovace společně podporují směřování odvětví rychlejší a efektivnější dokončení a zároveň snižuje riziko vystavení člověka vysokotlakému zařízení.

Často kladené otázky o Frac Stacks

Závěr: Proč je důležité získat správné stacky Frac

Frac stacky nejsou komoditní položkou — jsou to precizně zpracované, bezpečnostně kritické sestavy, jejichž správný výběr, údržba a provoz přímo ovlivňují bezpečnost vrtu, efektivitu kompletace a v konečném důsledku i ekonomiku každého programu hydraulického štěpení.

Od výběru správné tlakové třídy a velikosti vrtání až po specifikaci vhodných jakostí materiálů pro kyselé nebo abrazivní použití, každé rozhodnutí o konfiguraci frakce má následné důsledky. Vzhledem k tomu, že dokončovací programy se stávají agresivnějšími – hlubší, delší strany, vyšší tlak na ošetření, více fází na jamku – bude role vysoce výkonných, řádně certifikovaných frac stacků jen nabývat na významu.

Inženýři a odborníci na nákup, kteří chápou technické základy frac stacků, mají lepší pozici k tomu, aby mohli činit rozhodnutí, která zlepší provozní bezpečnost, sníží prostoje zařízení a optimalizují celkové náklady na dokončení vrtu.
