Vrtání výronu studní: Příčiny, varovné signály a bariéry kontroly studní

Výbuch během vrtání znamená ztrátu kontroly nad vrtem: do vrtu se dostává formovací tekutina, bariéry, které by ji měly zadržet, jedna po druhé selhávají a ropa nebo plyn se bez omezení dostává na povrch. Je to spíše řetězec selhání než jedna zlomená část a řetěz obvykle začíná dlouho předtím, než si toho kdokoli na podlaze vrtné soupravy všimne.

To je důvod, proč je vrtání výronů studní považováno spíše za disciplínu než za riziko, proti kterému je třeba se pojistit. To, co následuje, přesně pokrývá termín, čtyři příčiny většiny událostí, indikátory kopnutí, které dávají posádce čas jednat, vybavení, které tvoří bariéru, a hodnocení a testy, které stojí za to zkontrolovat, když specifikujete nebo koupíte hardware pro ovládání studny.

Co je vyfukovací studna?

Výfukový vrt je vrt, jehož formovací tekutiny již nemohou být zadrženy, takže ropa, plyn nebo solanka unikají z vrtu na povrch nebo do jiné formace. Rozdíl mezi kopem a úderem je v rozsahu, nikoli v laskavosti: kop je příliv, který stále můžete ovládat, úder je příliv, který nemůžete.

Kop začíná, když tlak vyvíjený vrtnou kapalinou klesne pod tlak pórů vrtané formace. Pokud posádka uzavře studnu, nechá cirkulovat přítok ven a obnoví sloupec bahna, událost skončí jako kop. Pokud zavírání selže nebo je zpožděno, stejný přítok se stane výbuchem a slovní zásoba se opět posune v závislosti na tom, kam tekutina jde.

Čtyři příčiny, které vysvětlují většinu výpadků při vrtání

Téměř každý výbuch během vrtání se vrací zpět ke sloupci bahna, který již nevyrovnává formační tlak, následovaný jednou ze čtyř cest selhání.

1. Nedostatečná hustota bahna. Bahno je příliš lehké pro vrtaný útvar, nebo je zředěno samotným přítokem, takže hydrostatická výška klesne pod pórový tlak a vrt začne proudit.
2. Ztráta oběhu. Když bahno unikne do propustné nebo rozbité zóny, hladina mezikruží klesá, hydrostatický tlak klesá s ním a spodní formace může zásobovat studnu. Ztráta oběhu a kopnutí jsou tak úzce propojeny, že je mnoho operátorů plánuje jako jedinou rizikovou kategorii.
3. Abnormální formační tlak. Úzký rozdíl mezi tlakem v pórech a gradientem lomu ponechává malý prostor mezi kopnutím a ztracenými návraty. Vrtací okno o šířce pouhých několika desetin libry na galon trestá jakoukoli odchylku v hmotnosti bahna.
4. Selhání tmelu a pouzdra. Cement, který neizoluje botku nebo útvar za potrubím, nechává tekutinu směřovat nahoru – někdy i dny poté, co cementová práce vypadala na grafu čerpadla čistě.

Selhání zařízení a postupů leží spíše za těmito čtyřmi než vedle nich. Nevyzkoušená prevence, objem v boxech, který se nevyrovnal předchozí hodině, nebo pomalé rozhodnutí zavřít se v každé proměňuje učebnicový kop ve výprask.

Varovné signály: Od kopnutí k výbuchu

Indikátory kopnutí se objevují minuty až hodiny před výbuchem a každý z nich je změnou čísla, které již vrtačka sleduje.

Kontrola incidentů opakuje stejnou lekci: posádky, které jednají podle prvního indikátoru, obsahují vrt, zatímco posádkám, které čekají na potvrzení, trvá vyložení prstence déle, než potřebuje formace.

Bariérový zásobník: Zařízení, které zabraňuje vyfouknutí studny

Zařízení pro kontrolu studní je postaveno jako hromada nezávislých bariér a každý prvek má práci, kterou ostatní nemohou dělat.

Ochrana proti vyfouknutí (API 16A)

Jako první se uzavře prstencová zábrana, která utěsní téměř jakýkoli tvar v otvoru a umožní odizolování trubky pod tlakem. Potom převezmou beranidlo: jednoduchý beran utěsňuje na jedné velikosti trubky, zatímco dvojitý beran spáruje berany se slepými nebo střižnými berany, které přerušují strunu a utěsňují otevřený otvor. O tom, zda je zábrana pro danou studnu přijatelná, rozhoduje pracovní tlak, nikoli barva nátěru.

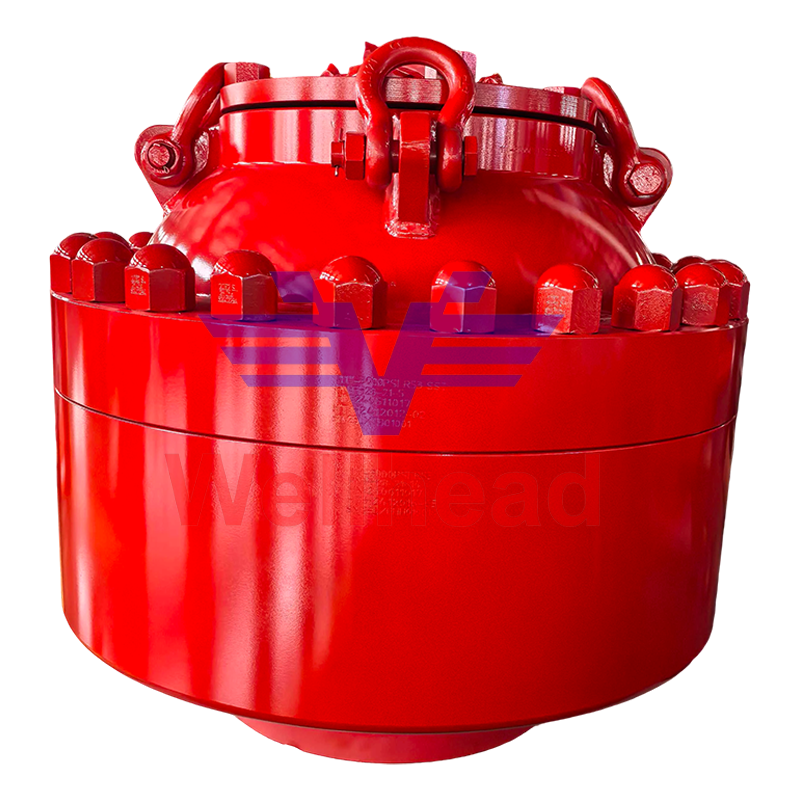

API 16A Annular Blowout Preventer pro kontrolu studní BOP s prstencovým těsněním zobrazená jako první těsnící bariéra v dobře řízeném stohu s detaily těsnění, trvanlivosti a kompatibility zařízení. Zobrazit produkt →

Preventivní zařízení má hodnotu svého typového štítku až poté, co se osvědčí, což je místo, kde zkušební pahýl získává své místo. Správně hodnocený testovací pahýl BOP umožňuje soupravě ověřit stoh při plném tlaku dříve, než je potřeba, než po něm, a také chrání stoh před poškozením během opakovaných netestovaných cyklů.

Škrtění a zabíjení potrubí (API 16C)

Jakmile je studna uzavřena, tlumivka se stane nástrojem, který ji přivede zpět pod kontrolu: udržuje protitlak na mezikruží, zatímco přítok cirkuluje ven řízenou rychlostí. Paralelní cestu pro čerpání těžké kapaliny do vrtu poskytuje sběrné potrubí. Oba musí zpracovávat abrazivní, plynem řezané a někdy kyselé kapaliny pod plným tlakem vrtu, takže tlumivky s tvrdým povrchem a správně orientované průtokové cesty zde záleží více než v téměř jakékoli jiné části soupravy.

Killing a Blowout Well: Co funguje po ztrátě kontroly

Jakmile fouká studna, změní se cíl z prevence na kontrolu a dostupné metody se dělí do tří skupin.

• Bullheading a dynamické zabíjení. Těžká tekutina je čerpána rychleji, než formace může zásobovat studnu, a nutí přítok zpět tam, odkud přišel. Vyhovuje mělkým nebo nízkorychlostním vrtům a závisí na kapacitě povrchového čerpání.
• Uzavření. Na ústí vrtu je přisazen uzavírací komín, aby se uzavřel tok na povrchu, obvykle z nádoby. Získává čas, ale nezabije studnu.
• Dobře úleva. Je vyvrtána směrová studna, která protne foukající vrt, pak se přes křižovatku čerpá těžké bahno, aby ji zabilo. Je to nejpomalejší a nejspolehlivější varianta a standardní volba pro podmořské výbuchy.

Rozdělovač sytiče API 16C pro kontrolu tlaku ve studni Povrchové potrubí používané v metodách řízení studní k regulaci tlaku prostřednictvím škrticích ventilů během vrtání, těžby a pracovních operací. Zobrazit produkt →

Všechny tři závisí na stejném povrchovém hardwaru: čerpadla, vysokotlaká potrubí a potrubí, které dokáže udržet a regulovat tlak bez eroze nebo netěsností.

Přizpůsobení hodnocení vybavení skutečným podmínkám studny

Tlaková třída je prvním filtrem v každém nákupu kontroly studny, ale nikdy není jediným. Dvě sestavy se stejným štítkem 15 000 psi se mohou na kyselé, horké a vysokotlaké studni chovat velmi odlišně.

• Tlaková třída a zkušební tlak. Pracovní tlak definuje provozní limit; zkušební tlak je to, co musí hardware na pařezu přežít. Požádejte o obojí a o záznam.
• Teplotní třída. Elastomery a sedla jsou kvalifikovány v definovaném rozsahu, od zhruba -46 °C do 121 °C pro běžné třídy a vyšší pro speciální třídy. Preventivní zařízení určené pro temperovaný vrt není automaticky přijatelné pro vrt s horkým plynem.
• Třída materiálu. Obsah H2S a CO2 rozhoduje o tom, zda je přijatelná standardní uhlíková ocel, nebo zda smáčené části musí splňovat specifikaci pro kyselé použití.
• Úroveň specifikace produktu. Úrovně PSL určují, kolik dalších zkoušek a dokumentace je potřeba, a jsou praktickým rozdílem mezi ventilem pro obecný servis a ventilem pro kritickou kontrolu vrtu.

Ústí vrtu pod komínem si zaslouží stejnou kontrolu jako zábrany nad ním. Nese struny pláště, vidí stejný formovací tlak a je poslední bariérou před tím, než tekutina dosáhne povrchu.

Montáž vrtu a vánočního stromu pro těžbu ropy a zemního plynu Montáž povrchového ústí vrtu a vánočního stromku pro řízení, monitorování a distribuci toku ropy a plynu v těžebních vrtech. Zobrazit produkt →

Často kladené otázky

Jak rychle se může kop proměnit v úder?

V plynové studni to může trvat jen minuty. Plyn se při stoupání rozšiřuje, takže přítok z několika tisíc metrů dolů může prstenec velmi rychle uvolnit, jakmile se přiblíží k povrchu. Proto se postup zapínání měří v sekundách a cvičí se, dokud není automatický.

Jaký je rozdíl mezi výbuchem a podzemním výbuchem?

Povrchový výbuch dosáhne dna plošiny a atmosféry; podzemní výron zůstává pod zemí a příčně proudí do mělčí formace. Podzemní výbuchy může být obtížnější diagnostikovat, protože na povrchu může být málo viditelné proudění, ale stále poškozují studnu a nádrž.

Lze zastavit výbuch bez odlehčovací studny?

Někdy. Narážení, zakrývání a zásahy do vrtů zastavují výbuchy, zejména na souši nebo v mělké vodě. Odlehčovací studna se používá, když jiné metody selžou nebo když se ke studni nelze bezpečně přiblížit.

Jak často by se měl omezovač výbuchu testovat?

Funkční testování se běžně provádí jednou týdně nebo po každém výjezdu, s úplným tlakovým testováním na začátku vrtu, po jakékoli práci na BOP a v intervalech stanovených provozovatelovou politikou kontroly vrtu.

Vrtání výbuchu studny odměňuje přípravu více než reakci. Vyvážený sloup bahna, otestovaná bariéra a posádka, která považuje zisk v boxech za signál k zastavení práce, zabrání většímu výbuchu než kterýkoli jednotlivý kus vybavení a stojí mnohem méně než alternativa.
